Kit wedi Fundo d’écoulement en un point vertical, grille carrée DN 50

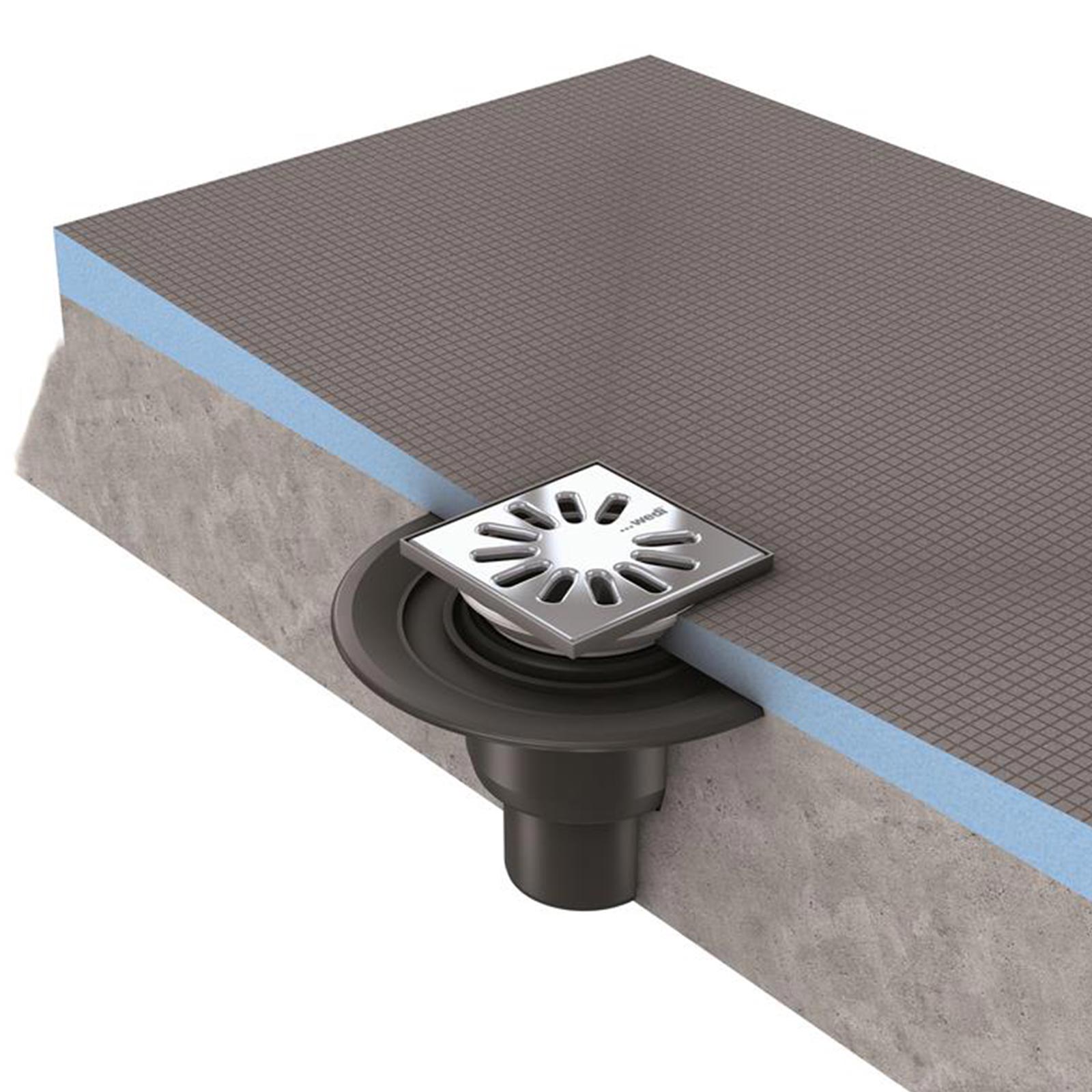

Le procédé wedi Fundo est un receveur de douche à carreler destiné à la pose dans les locaux humides à usage privatif. Il permet la réalisation d’une douche de plain-pied dans le cas de travaux neufs, et d’une douche surélevée en cas de travaux de

• Capacité d’absorption : 1,00 litre/seconde
• Profondeur minimale d’encastrement : 40 mm
• L’écoulement Fundo est un écoulement sous Avis Technique favorable du CSTB.


Accessoires :

– Convient pour les receveurs de douche wedi Fundo avec écoulement en un point

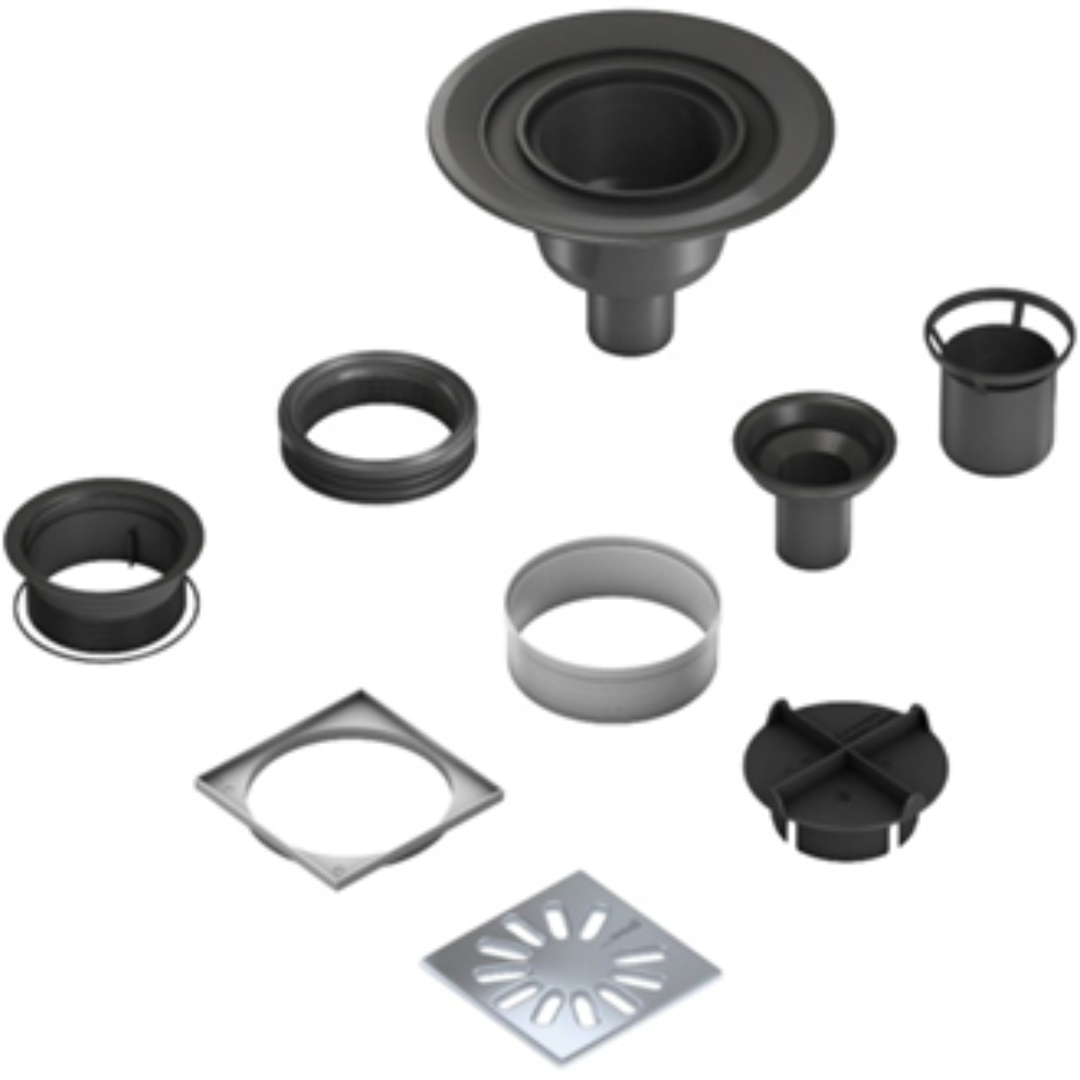

Contenu de la livraison : 1 kit / carton composé de

– 1 × corps de siphon vertical, DN 50
– 1 × couvercle de protection
– 1 × valve à vis
– 1 × joint à lèvres
– 1 × fermeture anti-odeurs avec joint torique
– 1 × tasse de siphon
– 1 × rehausse de cadre, hauteur 40 mm
– 1 × cadre en plastique, 120 × 120 mm
– 1 × joint torique
– 1 × grille d’écoulement Fundo 1.1, acier inoxydable brossé, 115 × 115 mm, carrée

Diamètre de taraudage : 120 mm

Schémas techniques :
Voir schéma 077000007
